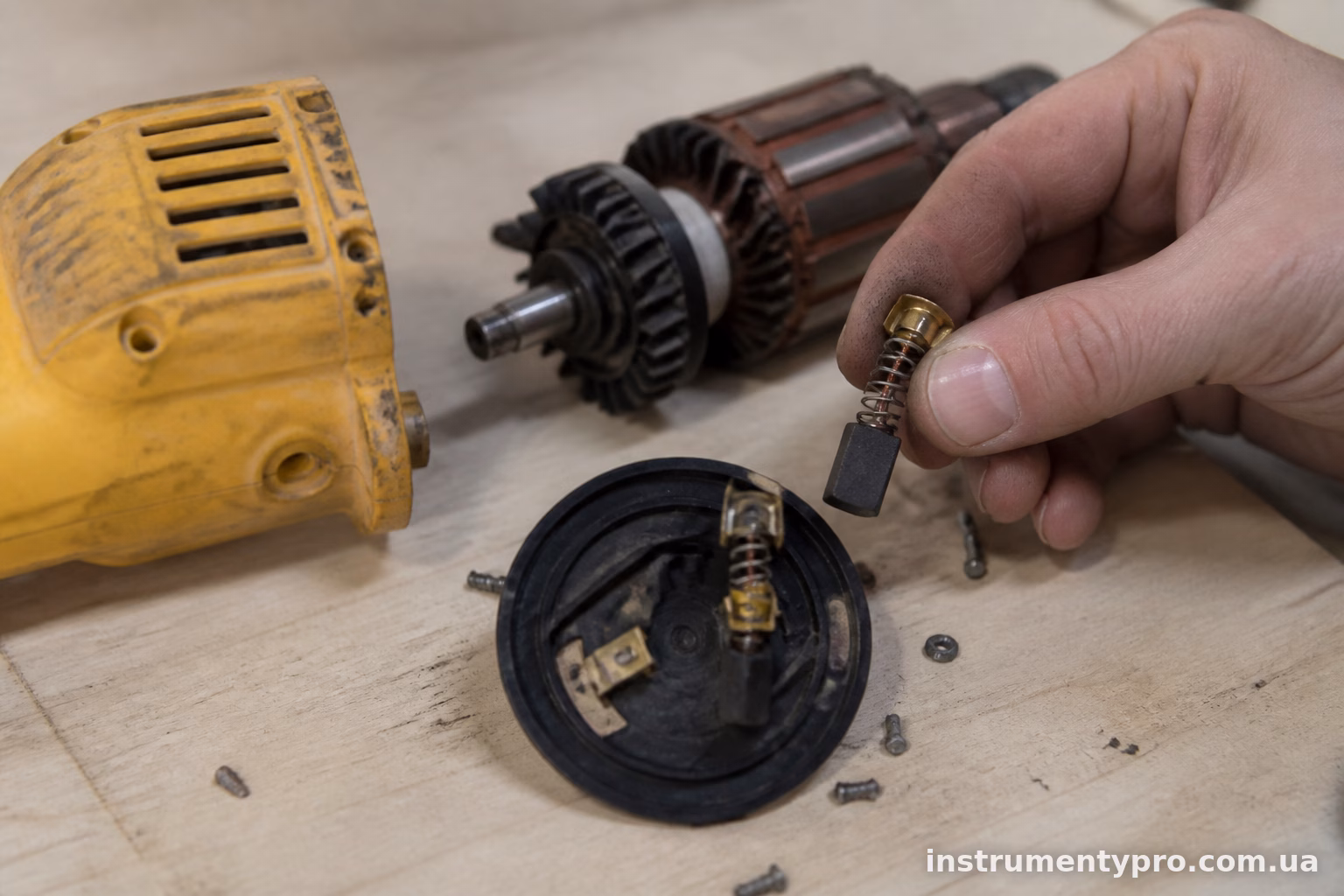

Якщо дриль DeWalt раптом почала іскрити всередині корпусу, втратила потужність або working зупиняється посеред роботи — перше, на що варто подивитись, це вугільні щітки. Вони зношуються, це нормальний процес, і рано чи пізно з ним стикається кожен власник колекторного інструмента. Питання лише в тому, як вчасно це помітити і не доводити до згорілого якоря.
Симптоми зношених щіток
Двигун почне сигналити задовго до повної відмови. Найпоширеніші ознаки:
- інструмент втрачає обороти під навантаженням, хоча акумулятор заряджений або мережа справна;
- з вентиляційних отворів корпусу видно яскраве іскріння, іноді з характерним запахом гару;
- двигун заводиться ривками, крутиться нерівномірно;
- з’являється неприродний шум чи скрегіт з боку колектора;
- інструмент повністю перестає запускатись, хоча кнопка пуску і кнопка блокування працюють нормально.
Останній пункт — це вже фінал. Коли щітка стерлась настільки, що не дотягується до колектора, контакт зникає повністю, і мотор просто мовчить. У такому разі перевірка щіток — перше, що варто зробити, перш ніж нести інструмент до майстерні чи, тим паче, купувати новий.

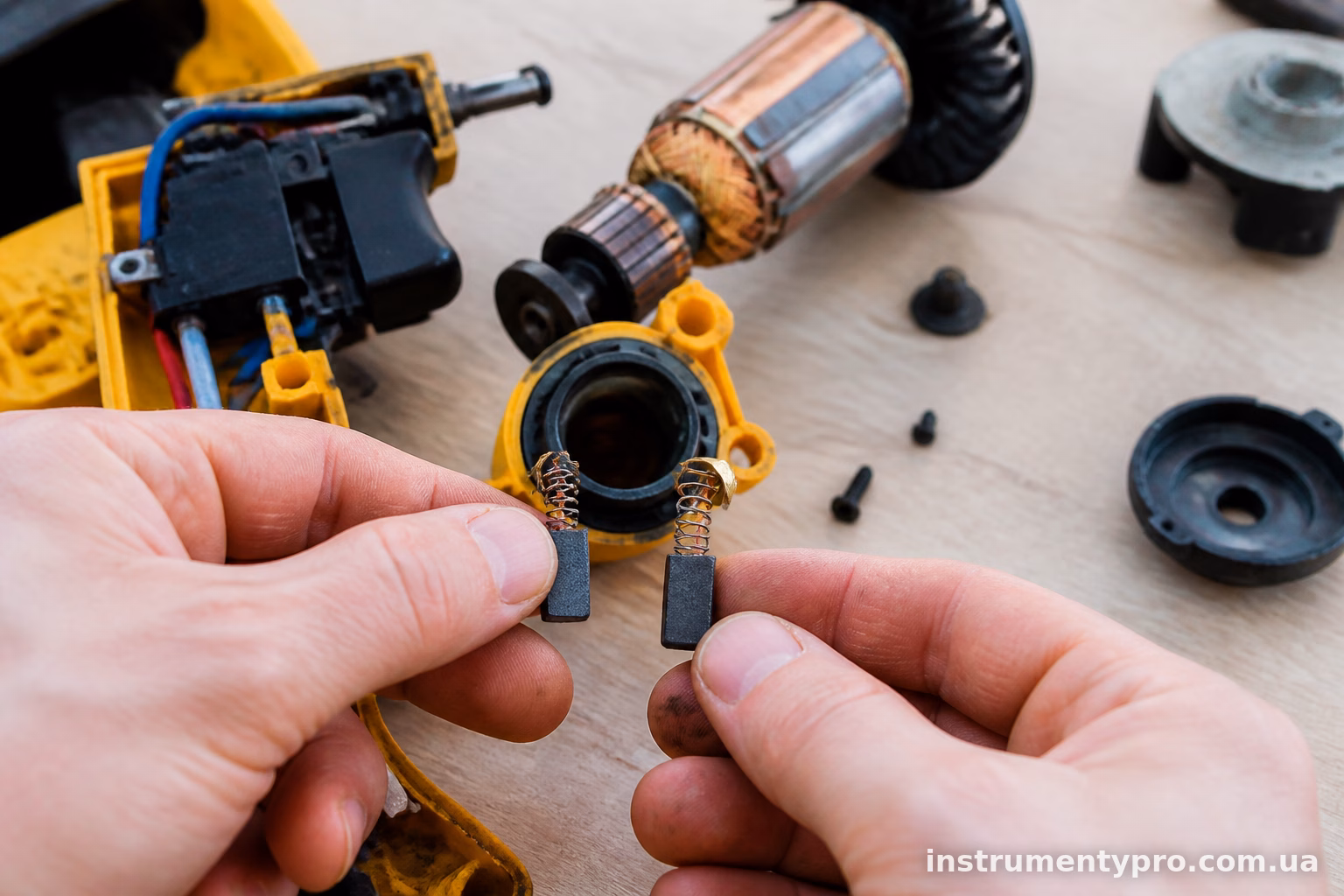

Де шукати щітки на інструментах DeWalt
У більшості моделей DeWatl (дрилі, шуруповерти з мережевим живленням, болгарки, лобзики, перфоратори) щіткові вузли розташовані по обидва боки корпусу двигуна, ближче до задньої частини, там, де закінчується сам мотор і починається кнопка реверсу чи регулятор швидкості. Зовні це виглядає як два круглих кришечки-заглушки, іноді з написом чи стрілкою, іноді просто гладенькі.
На старіших моделях, типу DW701 чи DW511, кришки щіткотримачів викручуються звичайною плоскою викруткою прямо зовні корпусу — розбирати інструмент повністю не треба. На новіших акумуляторних моделях (DCD, DCF серії) доступ частіше закритий, і щоб дістатись до щіток, доведеться зняти половину корпусу, відкрутивши десяток гвинтів по периметру.
Тут варто зробити паузу і сказати чесно: якщо ви ніколи не розбирали електроінструмент, краще подивитись відео саме по вашій моделі. У DeWalt дуже різна конструкція в залежності від серії, і те, що підходить для перфоратора D25133, зовсім не спрацює для шуруповерта DCD host 796.

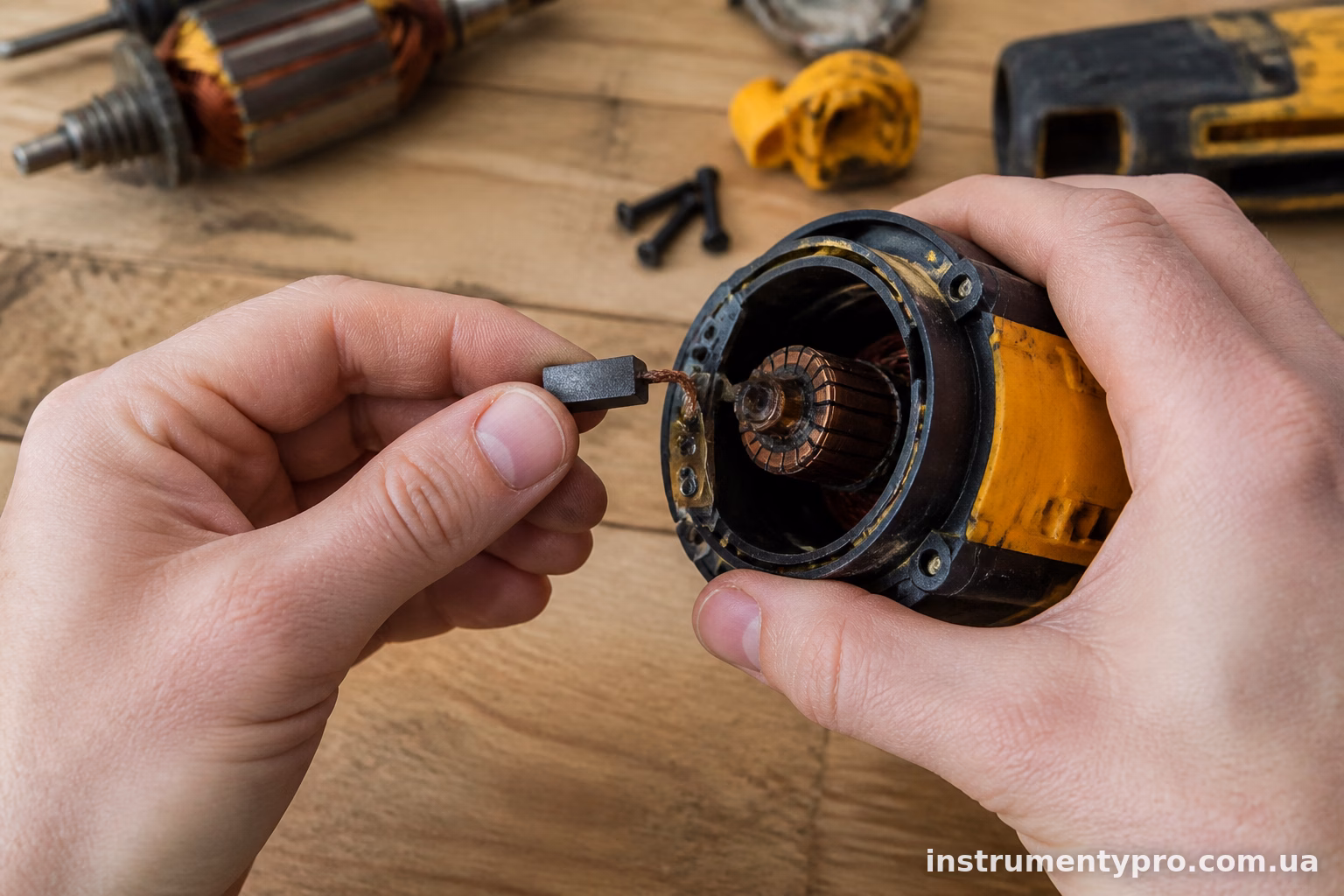

Як дістати і оглянути щітку
Коли кришка щіткотримача відкручена, щітка зазвичай виходить назовні разом із пружинним контактом — витягується пальцями або пінцетом, якщо сидить туго. Іноді до неї припаяний дротик-косичка, який іде на плату керування чи безпосередньо на клему двигуна. Тягнути за цей дротик не варто — можна відірвати з місця пайки.
Дивитись треба на довжину вугільного стрижня. У новому стані щітка DeWalt зазвичай має довжину близько 12–15 мм, залежно від моделі. Коли вона стирається до 4-6 мм — це вже критична межа, після якої пружина не може забезпечити стабільний притиск до колектора, і контакт стає нестабільним.
Ще один нюанс — форма зносу. Якщо щітка стерлась нерівномірно, під кутом, це може вказувати не на нормальний знос, а на перекіс щіткотримача або биття якоря. У такому разі заміна самої щітки не вирішить проблему повністю — вона знову зноситься криво за кілька годин роботи.
Коли міняти щітки: конкретні орієнтири
Універсального «через скільки годин» тут немає, і будь-хто, хто скаже точну цифру, трохи лукавить. Занадто багато залежить від типу інструмента, навантаження, режиму роботи.
Все ж є практичні орієнтири, на які можна спиратись:
- якщо стрижень щітки коротший за 5 мм — міняти негайно, навіть якщо інструмент ще працює;
- якщо помітне сильне іскріння при нормальному навантаженні (не при перевантаженні чи заклинюванні) — щітки під заміну, навіть якщо довжина ще прийнятна;
- якщо пружина щіткотримача втратила пружність і не притискає щітку щільно — заміна потрібна разом із щіткою, а не окремо;
- якщо контактна поверхня щітки має явні сколи, тріщини чи нерівномірний знос — не чекати повного стирання.
Для інструментів, які працюють у побутовому режимі — раз на тиждень по 20-30 хвилин, — щітки DeWalt зазвичай ходять кілька років без проблем. А от у майстра, який болгаркою ріже метал щодня по кілька годин, ресурс може вичерпатись за кілька місяців. Тут все залежить від реального навантаження, а не від календаря.

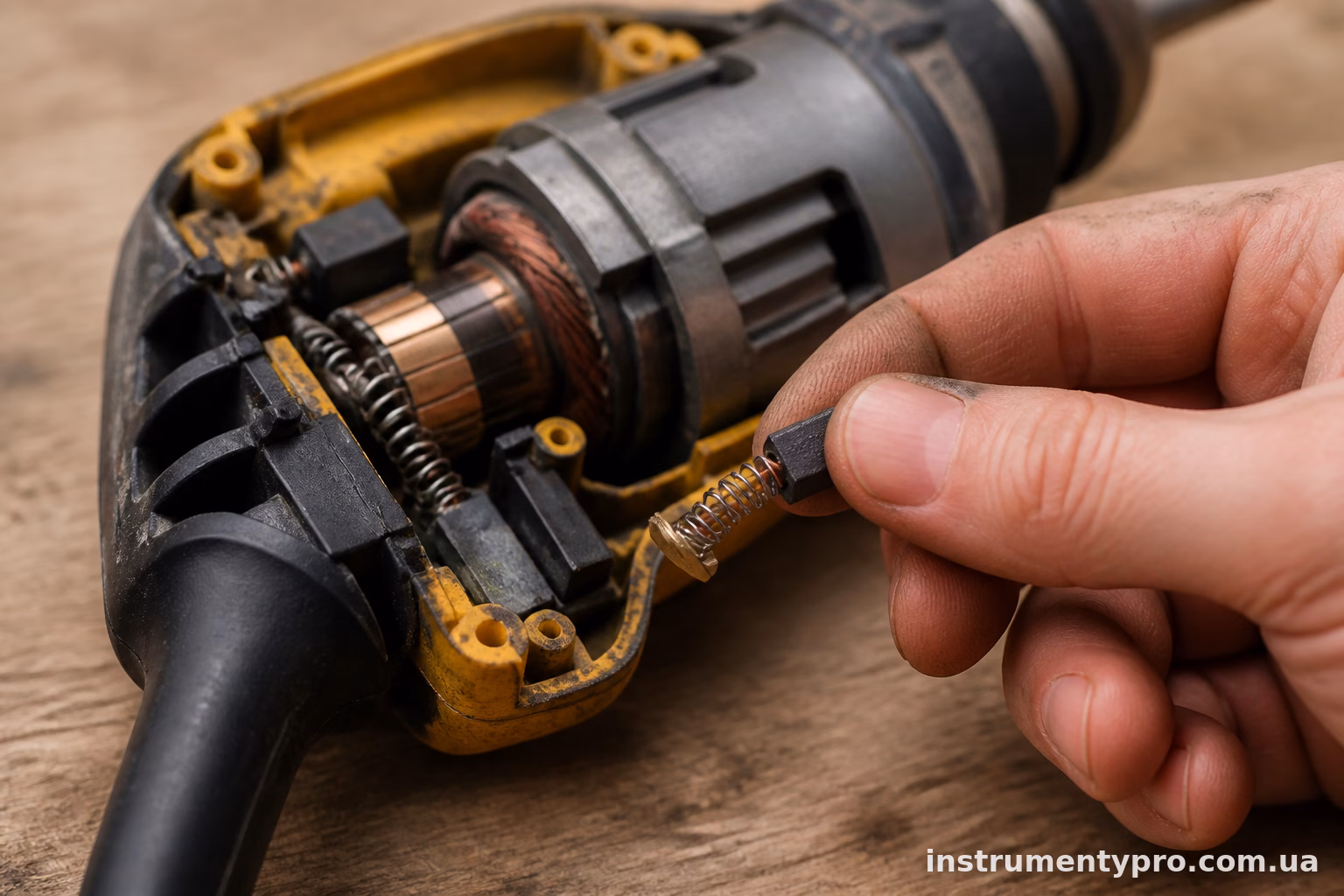

Оригінал чи аналог: чи є різниця
Спокуса купити щітки на алі за копійки зрозуміла, і часто вони справді підходять за розміром. Але тут є нюанс, про який мало хто пише: щітки DeWalt виготовляються з певного складу графітового композиту, підібраного під конкретний тип колектора і навантаження двигуна. Дешеві аналоги іноді твердіші або м’якіші за оригінал, через що починають швидше стирати сам колектор або, навпаки, зношуватись самі вдвічі швидше.
Якщо інструмент недорогий і використовується рідко — різниця не критична, можна ставити аналог. А от для професійних моделей, які працюють щодня, краще брати оригінальні щітки DeWalt чи перевірені бренди типу Bosch (за розміром вони часто збігаються з популярними моделями). Це не питання принципу, а питання ресурсу двигуна в цілому — стерти дешевими щітками дорогий колектор набагато простіше, ніж здається.
Кілька практичних нюансів
Щітки міняють парою, навіть якщо одна зносилась швидше за іншу. Це стандартна практика в сервісах, і не варто економити, ставлячи нову лише з одного боку — різний знос призводить до нерівномірного контакту і швидшого зносу нового елемента.
Після заміни щіток бажано дати інструменту попрацювати кілька хвилин на холостому ходу без навантаження — це так звана “притирка”, коли нова щітка приймає форму колектора. Якщо одразу навантажити дриль на повну потужність, контакт може бути нестабільним перші кілька хвилин, з’явиться легке іскріння — це нормально і минає само.
Ще один момент, який часто ігнорують: перед встановленням нових щіток варто протерти сам колектор сухою ганчіркою або спиртом, прибравши нагар та вугільний пил. Забруднений колектор — це часта причина, чому навіть нові щітки іскрять і швидко зношуються, хоча самі по собі вони справні.
Перевірка щіток колекторного двигуна DeWalt — процедура на 15-20 хвилин, яка не потребує спеціальних навичок чи інструментів, крім викрутки. Робити це варто регулярно, особливо якщо інструмент використовується часто чи професійно — так можна уникнути ситуації, коли зношена щітка пошкоджує колектор, а ремонт замість заміни щіток на кілька сотень гривень перетворюється на заміну всього якоря.
