Патрон заклинило — і свердло чи біта намертво застрягли всередині. Знайома ситуація для тих, хто працює з Metabo довше пари місяців. Найчастіше винна пилюка, металева стружка або застигле мастило, яке з часом перетворюється на щось схоже на смолу. Розбирати весь дриль не треба. Достатньо зняти патрон, розібрати його частково, промити і змастити заново.
Чому патрон клинить
Причин зазвичай кілька, і вони рідко трапляються поодинці.
Пил від бетону чи гіпсокартону забивається між кулачками патрона — це найпоширеніший сценарій, особливо якщо ви часто свердлите стіни без пилососа поруч. Друга причина — корозія, яка виникає, якщо інструмент зберігався у вологому гаражі або підвалі. Третя — старе мастило, яке загусло і склеїло рухомі частини. Буває й таке, що людина просто перетягнула патрон ключем або занадто сильно затиснула свердло вручну — механізм заклинило від надмірного зусилля, і кулачки просто не хочуть роз’їжджатися назад.
У безключових патронів Metabo (а саме такі стоять на більшості сучасних моделей — SBE, SB, дрилі-шуруповерти лінійки Powermaxx) є ще одна слабкість: пружинний фіксатор гільзи. Якщо він забився брудом, гільза обертається, а кулачки не рухаються взагалі.

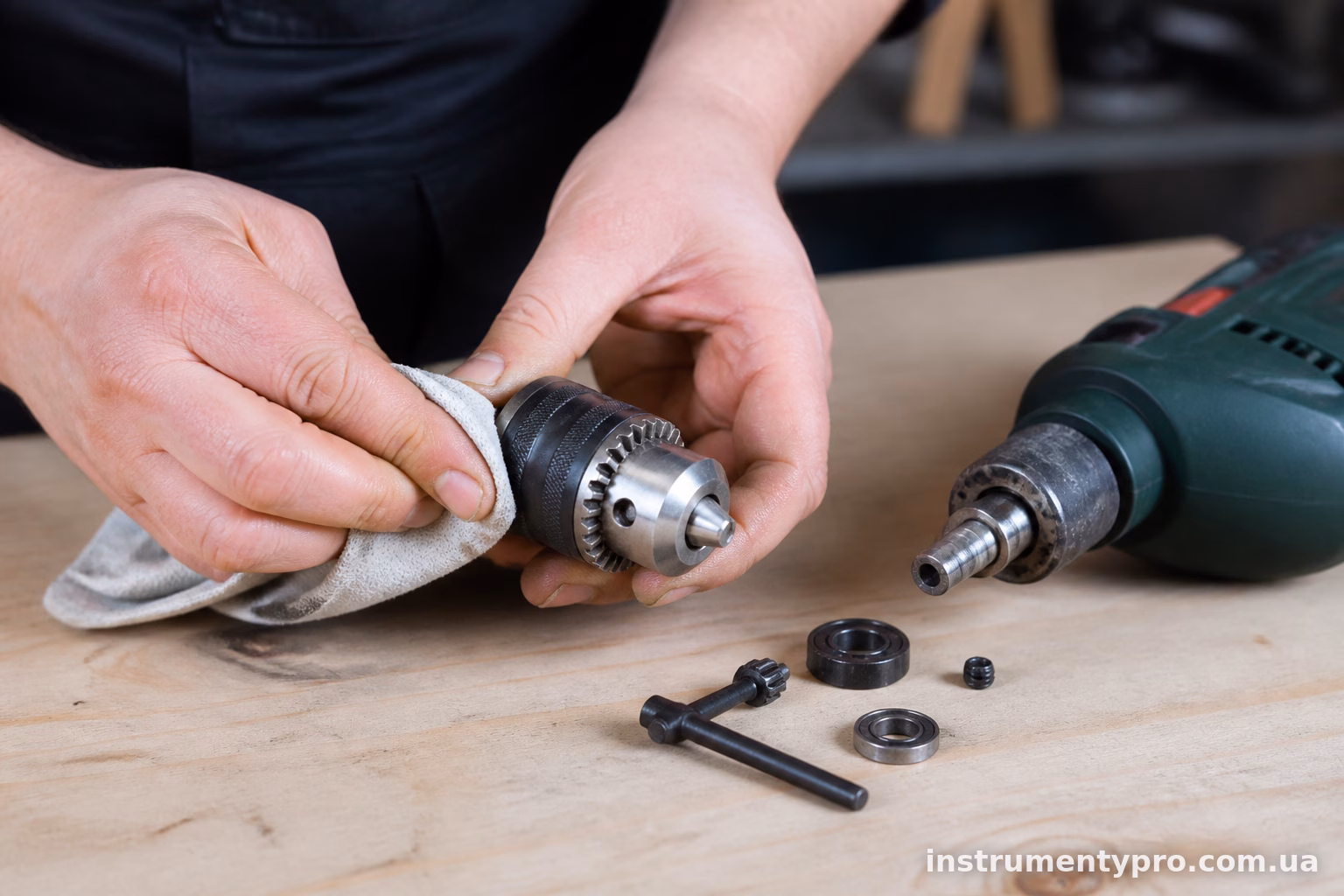

Що знадобиться перед початком
Не потрібно бігти в магазин за спеціальними інструментами — все найпростіше зазвичай є вдома або в гаражі.
- шестигранний ключ (для патронів із ключовим типом затиску)
- WD-40 або аналогічний проникний засіб
- ганчірка, стара зубна щітка
- літієве мастило або консистентне мастило для підшипників
- плоскогубці (обережно, без фанатизму)
- дерев’яний брусок або м’який молоток
Якщо є компресор — узагалі чудово, продути патрон стисненим повітрям набагато ефективніше, ніж щіткою.
Крок 1. Знімаємо патрон з дриля
Спочатку витягуємо акумулятор або відключаємо дриль від мережі — це не рекомендація, а обов’язкова умова. Далі дивимось, як патрон кріпиться до шпинделя.
У більшості моделей Metabo патрон тримається на різьбі й фіксується гвинтом усередині (з лівою різьбою, до речі — це важливо, бо викручується він за годинниковою стрілкою, а не проти). Знаходимо гвинт всередині патрона, встромляємо шестигранник і викручуємо. Потім затискаємо шестигранник у патроні побільше і різко б’ємо по ключу дерев’яним бруском чи руків’ям молотка — так, як відкручують заіржавілу гайку. Патрон піддається і викручується проти годинникової стрілки (бо різьба зазвичай права, а гвинт всередині — лівий, не переплутайте).
Якщо патрон взагалі не крутиться навіть без свердла всередині — саме час бризнути WD-40 у місце з’єднання з валом і дати постояти хвилин 15-20.

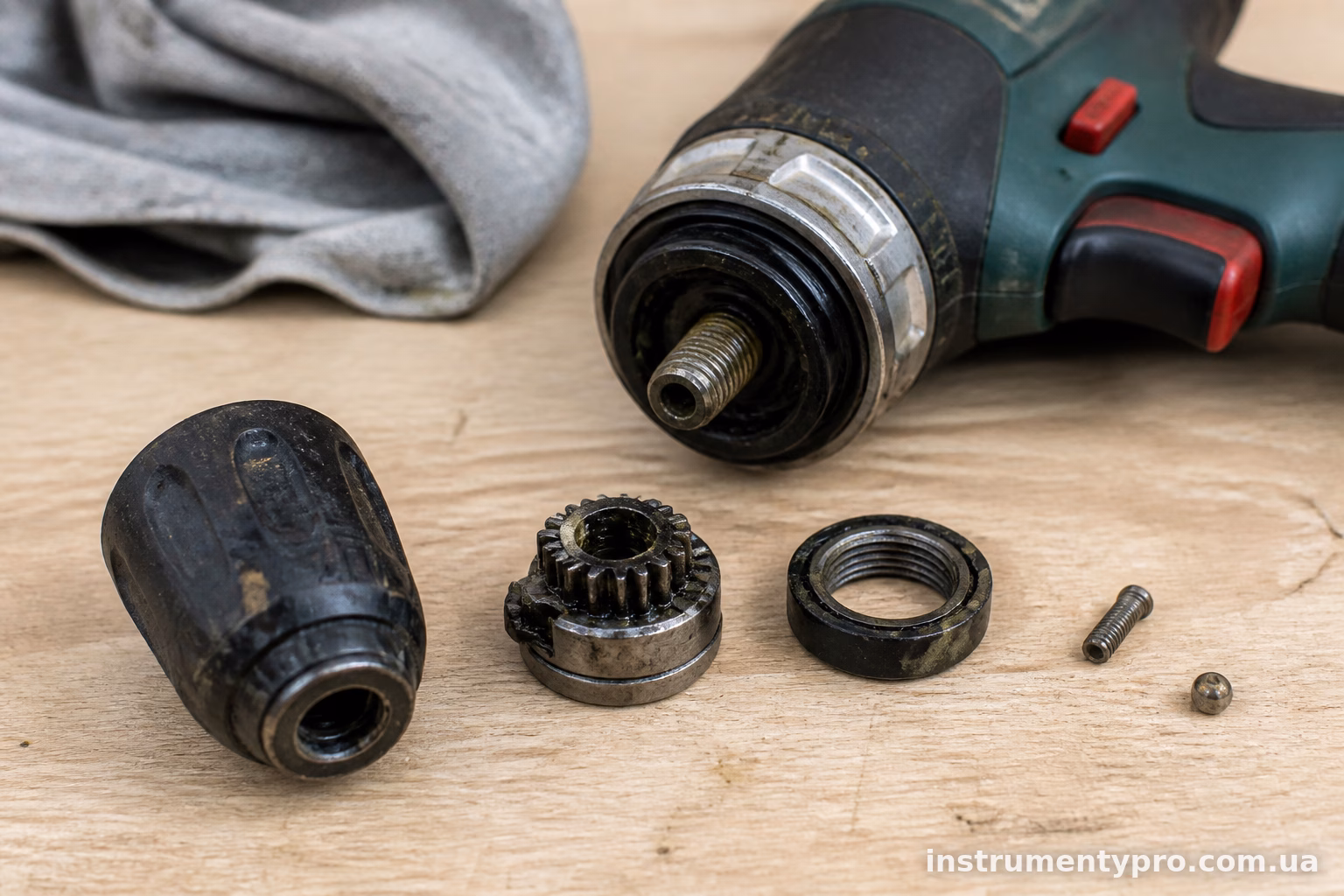

Крок 2. Розбираємо і чистимо
Тут все залежить від типу патрона.
Безключовий патрон (SDS чи звичайний швидкозатискний)
Розкручуємо кулачки на максимум, ніби хочемо вставити найтовстіше свердло. Дивимось усередину — там буде видно бруд, пил, іноді навіть іржу. Беремо стару зубну щітку, змочену в WD-40, і чистимо кожен кулачок окремо. Особлива увага — різьбі на кулачках, саме там найчастіше накопичується суміш пилу й старого мастила, яка перетворюється на подобу пластиліну.
Якщо є компресор — продуваємо весь механізм зсередини. Пил вилітає звідти, звідки й не чекаєш.
Повністю розбирати такий патрон на дрібні деталі самостійно я б не радив. Всередині є пружина і кульки-фіксатори, які легко загубити, а зібрати назад без досвіду — та ще й правильно — вийде далеко не з першого разу.
Ключовий патрон
Тут простіше. Розкручуємо ключем максимально, дивимось на різьбову частину і кулачки, чистимо щіткою. Якщо клинить сама шестерня під ключ — знімаємо стопорний гвинт (якщо він є), витягуємо патрон і чистимо посадкове місце на валу.
Крок 3. Миємо в розчиннику
Якщо мастило перетворилося на в’язку смолу — просто щіткою її не здерти. Тут допоможе гасовий розчин або спеціальний засіб для чищення механізмів (продається в тих же магазинах, де й мастило).
Занурюємо патрон частково — саме ту частину, де кулачки — у ємність із розчинником хвилин на 20-30. Потім знову проходимося щіткою. Стара засохла бруд-каша розм’якає й легко видаляється.
Після цього обов’язково просушуємо патрон повністю. Вологи всередині залишатись не повинно — інакше нове мастило змішається з залишками розчинника і толку від такого чищення не буде.
Крок 4. Змащування
Ось тут багато хто помиляється і використовує звичайну машинну оливу. Вона занадто рідка, швидко витікає і не тримається на різьбі кулачків.
Правильний варіант — густе літієве мастило (те саме, що для підшипників або ШРУСів автомобіля) або спеціальне мастило для патронів, яке продають виробники електроінструменту, зокрема сам Metabo випускає невеликі тюбики саме для цього.
Наносимо мастило тонким шаром на різьбу кулачків, у місце їхнього ковзання всередині корпусу патрона. Кілька крапель — на конічну поверхню, куди вставляється свердло. Закручуємо-розкручуємо кулачки кілька разів вручну, щоб мастило рівномірно розподілилось по всій різьбовій частині.
Для безключового патрона з фіксуючою гільзою також не забуваємо про пружинний механізм — туди теж пару крапель мастила, інакше клацання при затиску стане тугим або взагалі перестане працювати.

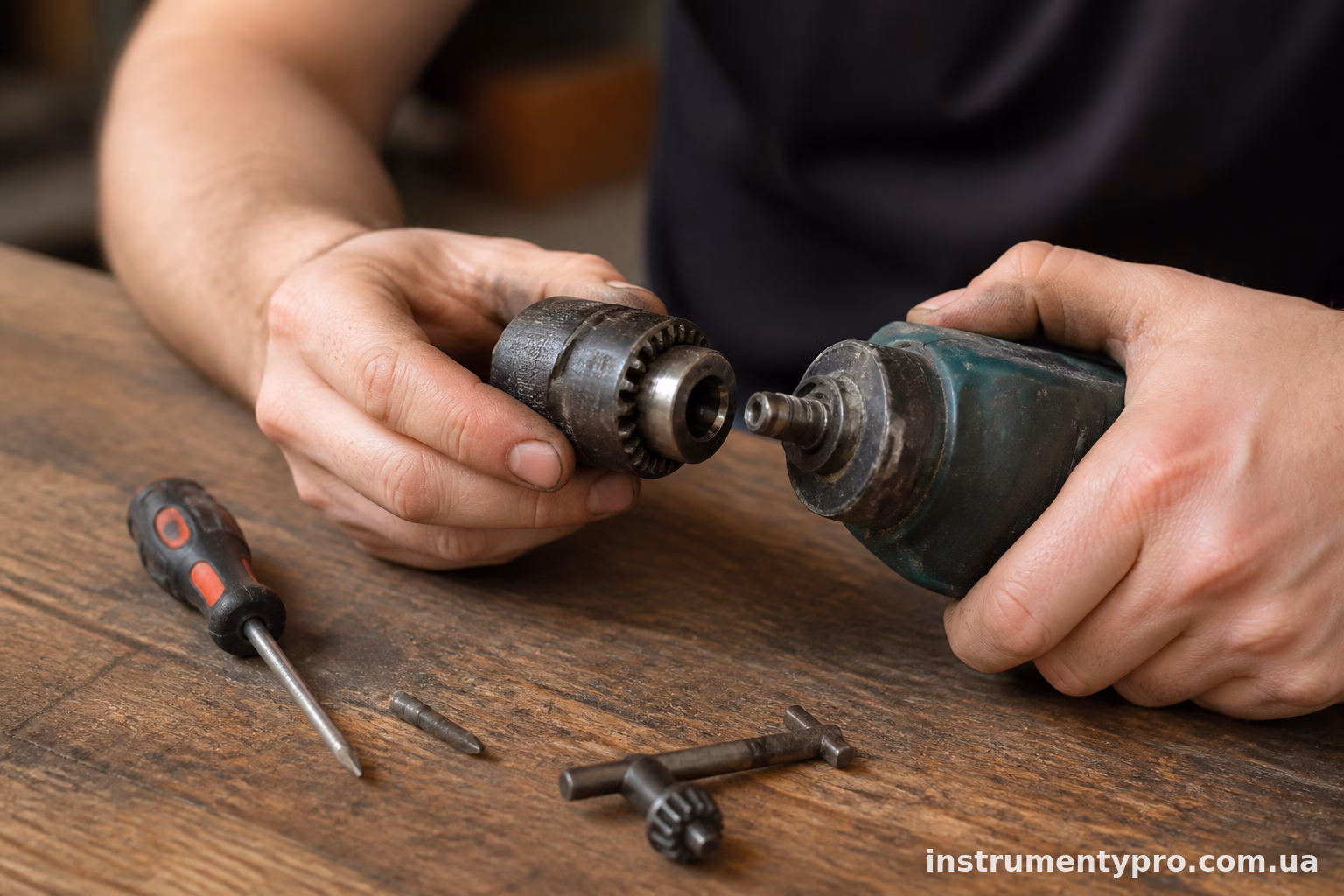

Крок 5. Збираємо назад
Накручуємо патрон на вал у зворотному порядку. Закручуємо від руки до упору, потім затискаємо шестигранник у кулачках і легенько підбиваємо молотком через брусок, щоб патрон сів щільно на конус вала.
Вкручуємо назад стопорний гвинт (пам’ятаємо про ліву різьбу — закручується він проти годинникової стрілки).
Перевіряємо роботу: розтискаємо-затискаємо кулачки кілька разів без навантаження. Якщо все крутиться легко, без заїдань і хрускоту — готово.
Коли чистка не допомагає
Буває, що після всіх маніпуляцій патрон все одно клинить чи тримає свердло нерівно, з люфтом. Це вже ознака зношеного механізму — кулачки стерлися нерівномірно або пружина фіксатора сіла і втратила пружність.
У такому разі найпростіше — купити новий патрон. Для Metabo вони продаються окремо, підбираються за посадковим розміром (найчастіше 1/2″ або 3/8″ з різьбою на валу, тип різьби вказаний в інструкції до конкретної моделі дриля). Ремонтувати зношений механізм самостійно — марна трата часу, деталі окремо майже ніде не продають.
Кілька порад на майбутнє
Щоб патрон не клинив так часто, варто раз на кілька місяців — особливо якщо працюєте з бетоном чи цеглою регулярно — продувати його стисненим повітрям і капати трохи мастила в кулачки. Це займає хвилину, а проблем економить чимало.
Не зберігайте дриль у сирому гаражі без чохла чи кейса — вологість і корозія псують патрон швидше, ніж будь-який пил. І намагайтесь не перетягувати свердло руками занадто сильно — безключовий патрон розрахований на певне зусилля, а не на те, щоб ви викручували руки, як гайковим ключем.
Чистка й змащування патрона — процедура на 30-40 хвилин, яка продовжує йому життя на роки вперед. Значно дешевше і швидше, ніж купувати новий дриль лише через те, що застряг патрон.
