Коли патрон DeWalt пора міняти
Якщо свердло чи біта прокручується в патроні, хоча затискний механізм затягнутий на повну — це перший дзвіночок. Другий — коли кулачки патрона розбиті нерівномірно і оснастка встановлюється з перекосом, б’є при обертанні. Буває й таке, що патрон просто заклинило намертво, він не розкривається взагалі, і тут вже без розбирання шуруповерта ніяк не обійтись.
DeWalt випускає десятки моделей — DCD777, DCD host DCD796, DCD host DCD host DCD host DCD host серії 700, 900, а ще старіші XRP на 18V нікель-кадмієвих акумуляторах. Конструктивно вони схожі, різниця здебільшого в деталях кріплення корпусу і типі двигуна. Але сам принцип зняття патрона майже однаковий у всіх.

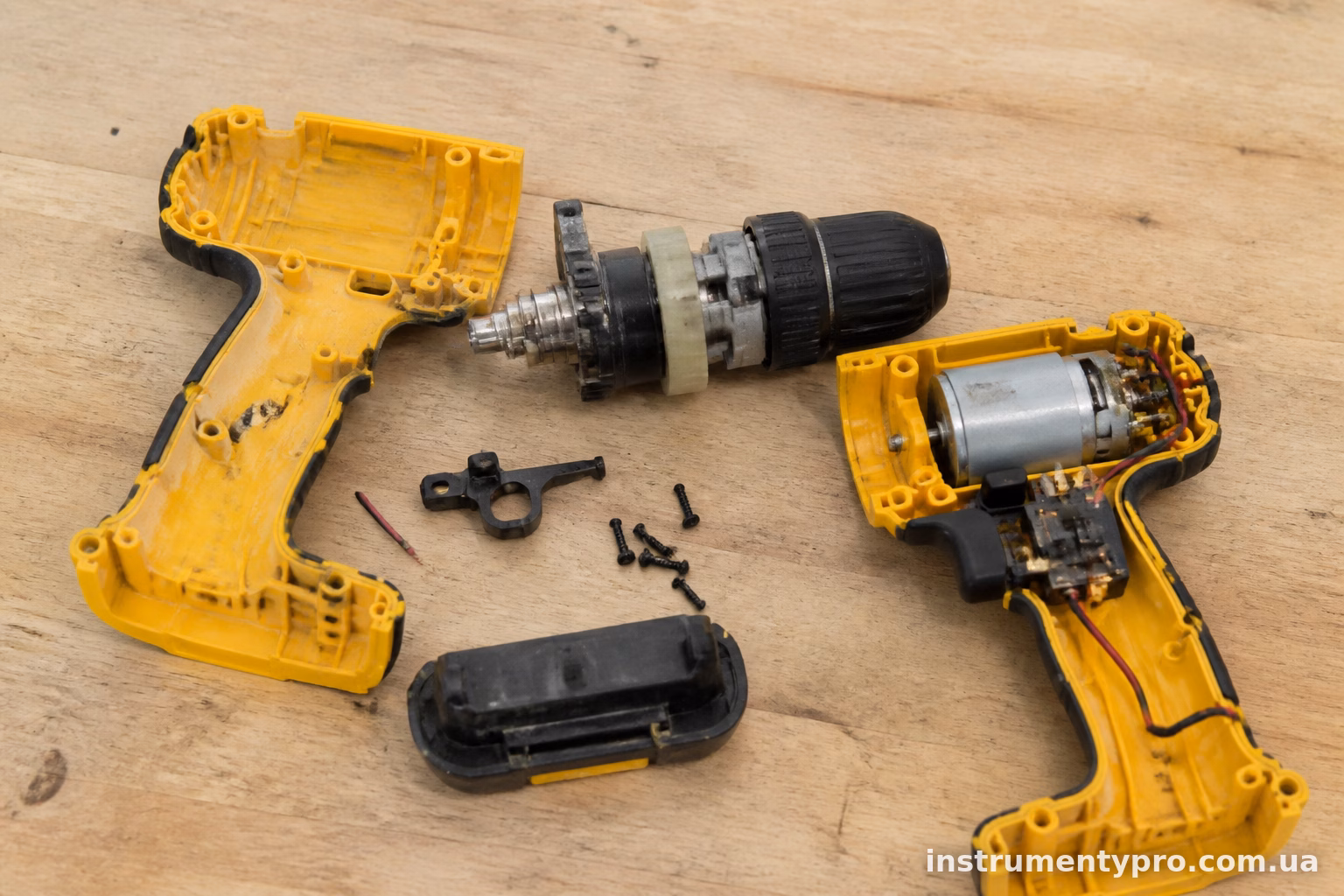

Що знадобиться під рукою
Перед тим як лізти в інструмент, варто зібрати мінімальний набір:
- набір шестигранників (найчастіше потрібен на 4-5 мм для гвинта в патроні);
- хрестова викрутка PH2, іноді PH1 для дрібніших гвинтів корпусу;
- торцевий ключ або розвідний ключ невеликого розміру;
- WD-40 чи будь-яке проникне мастило — якщо патрон прикипів;
- лоток або магнітна тарілка для гвинтів, бо загубити їх — це найпростіше;
- невеликий молоток і виколотка (не завжди, але буває корисно).
Акумулятор перед початком роботи обов’язково знімаємо. Це не просто формальність з техніки безпеки — випадковий контакт із курком під час розбирання може призвести до травми пальців, коли патрон ще частково розкручений.
Знімаємо патрон — базовий спосіб
У більшості моделей DeWalt патрон тримається на різьбовому з’єднанні плюс фіксуючий гвинт всередині, який має ліву різьбу. Це важливий момент — багато хто намагається відкрутити гвинт за годинниковою стрілкою і тільки заганяє його глибше.
Порядок дій приблизно такий:
- Розкриваємо кулачки патрона на максимум, щоб побачити гвинт всередині.
- Вставляємо шестигранник у гвинт і крутимо за годинниковою стрілкою (так, саме за годинниковою — бо різьба ліва, і це закручує гвинт на викручування).
- Після викручування гвинта затискаємо шестигранник великого розміру в самому патроні, фіксуємо шпиндель ключем або спеціальним фіксатором.
- Різко провертаємо патрон проти годинникової стрілки. Часто потрібен саме різкий поштовх, а не плавне зусилля — з’єднання може бути законтровано герметиком чи просто прикипіти від пилу.
Якщо патрон не піддається — не варто одразу хапатися за молоток. Спробуйте капнути трохи WD-40 в місце з’єднання патрона зі шпинделем, дати постояти хвилин 10-15, і повторити спробу.

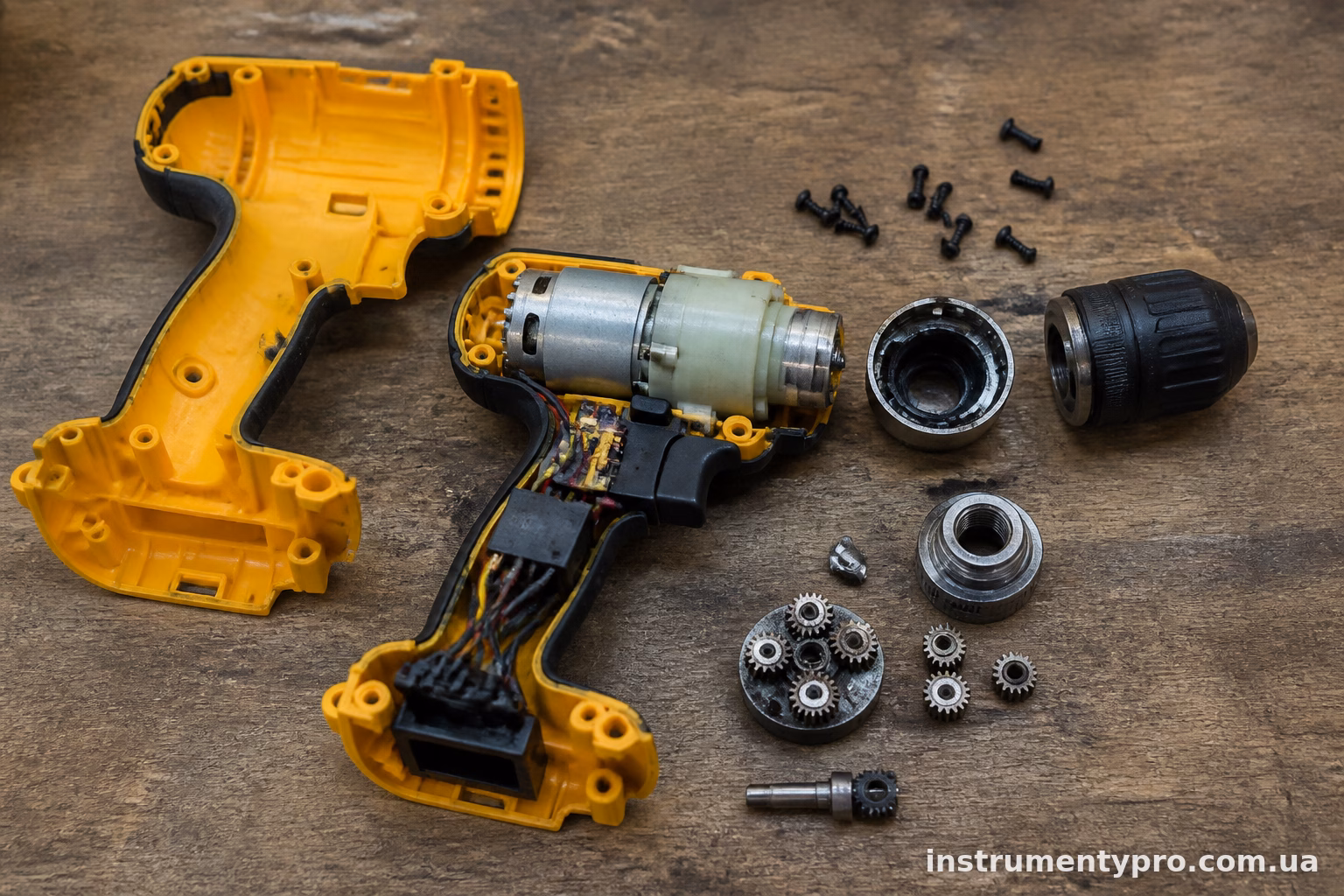

Коли треба лізти в редуктор
Іноді простого викручування недостатньо — патрон настільки прикипів, що доводиться розбирати весь редукторний вузол шуруповерта, щоб дістатися шпинделя ізсередини і зафіксувати його жорсткіше.
Тут вже інша історія. Корпус шуруповерта DeWalt зазвичай зібраний на 6-8 гвинтах по периметру (кількість залежить від моделі). Розкручуємо їх усі хрестовою викруткою, обережно розділяємо половинки корпусу.
Всередині побачите редуктор — планетарну передачу з декількома шестернями, двигун (щітковий або безщітковий, залежно від серії) і плату керування, якщо модель з електронікою. Найголовніше правило тут — фотографуйте кожен етап на телефон. Здається дрібницею, але коли починаєш збирати назад, саме фото рятує від годинного пригадування, куди яка пружинка йшла.
Шестерні редуктора треба виймати по черзі, запам’ятовуючи порядок і орієнтацію. Мастило всередині зазвичай густе, літієве — при розбиранні воно частково витікає, тому варто мати запас свіжого мастила для шестерень, щоб поповнити після збирання.
Особливості безщіткових моделей
У новіших моделях DeWalt з безщітковим двигуном (наприклад DCD host DCD777, DCD796) конструкція трохи компактніша, і шпиндель часто фіксується інакше — через шестерню редуктора напряму, без окремого фіксуючого механізму. У таких моделях доступ до патрона буває легшим, бо не треба лізти глибоко в корпус двигуна.
Різниця відчутна одразу — розбирати безщіткову модель швидше, деталей менше, і ризик щось зламати нижчий. Але й тут потрібна акуратність з дротами плати керування — вони тонкі, легко пошкодити ізоляцію при необережному русі.

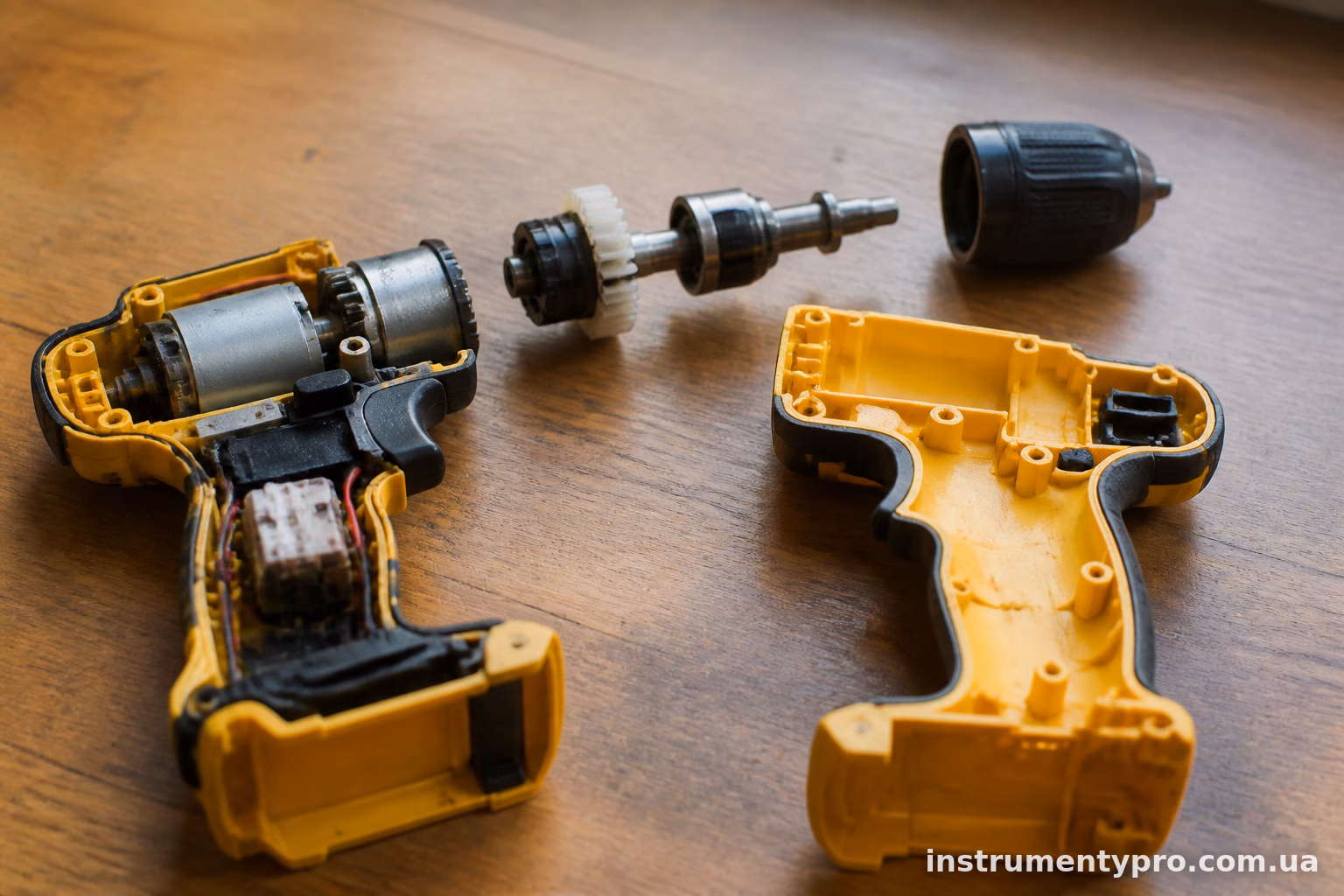

Заміна патрона: на що звернути увагу
Купуючи новий патрон, важливо перевірити посадкове місце — різьбу і діаметр шпинделя. У DeWalt найчастіше стандарт 1/2″ x 20 UNF, але старіші моделі можуть мати інші параметри. Якщо патрон не рідний DeWalt, а аналог — краще заздалегідь уточнити у продавця сумісність з конкретним артикулом шуруповерта.
Перед встановленням нового патрона шпиндель варто протерти від старого мастила і пилу, нанести трохи свіжого літієвого мастила на різьбу. Це не обов’язково, але значно полегшить майбутнє розбирання, якщо знову доведеться міняти патрон.
Накручуємо новий патрон на шпиндель, затягуємо максимально вручну, потім фіксуємо шпиндель і докручуємо ключем чи через удар (метод “прокрутити з ударом” — тримаємо інструмент, різко смикаємо патрон на затягування, це імітує роботу удару, який використовувався при заводській збірці). Після цього вкручуємо фіксуючий гвинт — не забуваємо, що тепер крутимо його проти годинникової стрілки, адже різьба ліва.
Збираємо все назад
Якщо довелось розбирати корпус повністю — збирання починається з двигуна і редуктора. Шестерні ставляться в тому порядку, який ви зафіксували на фото. Мастило наносимо помірно, не переливаючи — зайве мастило потім витікає через щілини корпусу і збирає на себе пил і стружку під час роботи.
Половинки корпусу з’єднуємо обережно, стежачи, щоб шестерні і вал двигуна потрапили точно в свої посадкові гнізда. Якщо корпус не сходиться рівно — значить щось всередині стоїть не на своєму місці, і краще розібрати знову, ніж форсувати гвинти і зламати кріплення корпусу.
Гвинти закручуємо не одразу до кінця, а по колу, поступово підтягуючи кожен — так корпус стягується рівномірно, без перекосів.
Типові помилки при розбиранні
Найчастіша помилка — спроба відкрутити фіксуючий гвинт патрона в звичному напрямку, за годинниковою стрілкою насправді закручуючи його. Друга — використання завеликого зусилля без фіксації шпинделя, через що можна пошкодити редуктор чи зламати вал.
Ще одна типова ситуація — загублені дрібні деталі під час розбирання, особливо пружинні шайби чи фіксатори кульок в патроні старого зразка. Тому працювати краще на світлому робочому столі з бортиками або лотком, а не на підлозі гаража.
І остання порада — якщо шуруповерт на гарантії, розбирання корпусу самостійно її анулює. У такому разі краще звернутися в сервісний центр DeWalt, навіть якщо проблема здається дрібною.
Розібрати шуруповерт DeWalt для заміни патрона своїми руками цілком реально навіть без спеціальної підготовки — головне мати під рукою правильні інструменти, не поспішати і пам’ятати про ліву різьбу фіксуючого гвинта. Найскладніша частина зазвичай не сама заміна, а зняття прикипілого старого патрона. Якщо все зробити акуратно, з фотофіксацією кожного етапу, шуруповерт після заміни патрона працюватиме не гірше, ніж новий.
